电路板设计也在同一套数据里：Electronics 能力速览

Fusion 有个同行少有的本事：电路板设计也在同一套软件里。Electronics 工作空间提供原理图（schematic）和 PCB 布局，而且板子和你画的结构件共享同一个数据环境——机电一体的项目在这里不用「两个软件来回倒」。

两个核心模块

• 原理图：画电路连接关系，选器件、连线、定义网络
• PCB 布局：把原理图带入板层，布局布线，实时 DRC 检查设计规则冲突

官方概述页对电子能力的概括是：元件库、原理图与 PCB 同步、实时设计规则检查、统一设计环境。

机电协同的实际好处

• 板子装进结构件零障碍：PCB 的 3D 数据直接对到外壳里查干涉——传统的流程是机械软件导一次、ECAD 软件导一次，两边手工对齐。
• 改一处两端可见：板子外形改了，结构侧的装配关联随之更新；结构开孔挪了，板边约束立刻提醒。
• 评审带板子：手机端翻模型时电路板就是装配体里的普通零件，隔离出来单独看，评论直接提。

元件库从哪来

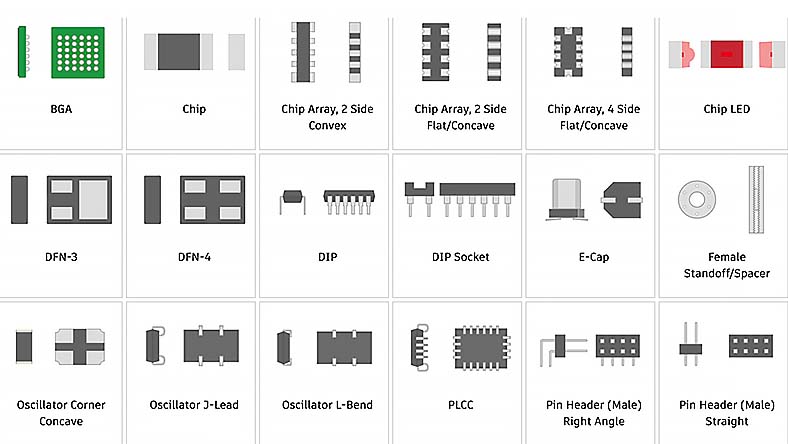

内置封装库覆盖常见封装类型（截图里的 BGA、DIP、PLCC、排针等都属于此类），也可以自建封装。库的完备程度直接决定画板速度，是选型时值得实际考察的点。

边界说明

• 电子能力是桌面端工作空间，移动端没有画板入口。
• 个人免费版的电子功能有限制（官方列明的量级：2 张原理图、2 层板、80cm² 板面积），细节见个人免费版的条件与限制。
• 复杂多层高速板的专业需求，仍建议评估专业 EDA 工具与 Fusion 的组合使用。

机电一体的全景分工见桌面端工作空间一览。
